- 額定電壓：
- 380V
- 額定電流：
- 5A~5600A
- 產品優勢：
- 適用于工業電源、逆變電源、機床設備、變頻設備等
- 應用設備：
- 輸出交流電抗器用于變頻器的負載側，電機電流流經這些電抗器。 輸出交流電抗器補償長電纜的電容性電荷反轉電流，用于平滑濾波。 降低瞬變電壓dv/dt，延長電機壽命。 降低電機的噪音，降低渦流損耗、降低輸入高次諧波造成的漏電流。 保護變頻器內部的功率開關器件。
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
YB966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹
◆產品及應用 Products and appications
1、輸出交流電抗器用于變頻器的負載側，電機電流流經這些電抗器。
The output AC reactors are used on the load side of the inverter, and the motor current flows through these reactors.
2、輸出交流電抗器補償長電纜的電容性電荷反轉電流，用于平滑濾波。
The output AC reactor compensates the capacitive charge reversal current of the long cable for smooth filtering.
3、降低瞬變電壓dv/dt，延長電機壽命。
Reduce the transient voltage dv/dt and extend the life of the motor. To
4、降低電機的噪音，降低渦流損耗、降低輸入高次諧波造成的漏電流。
Reduce the noise of the motor, reduce the eddy current loss, and reduce the leakage current caused by th e input high-order harmonics.
5、保護變頻器內部的功率開關器件。
Protect the power switching devices inside the inverter.

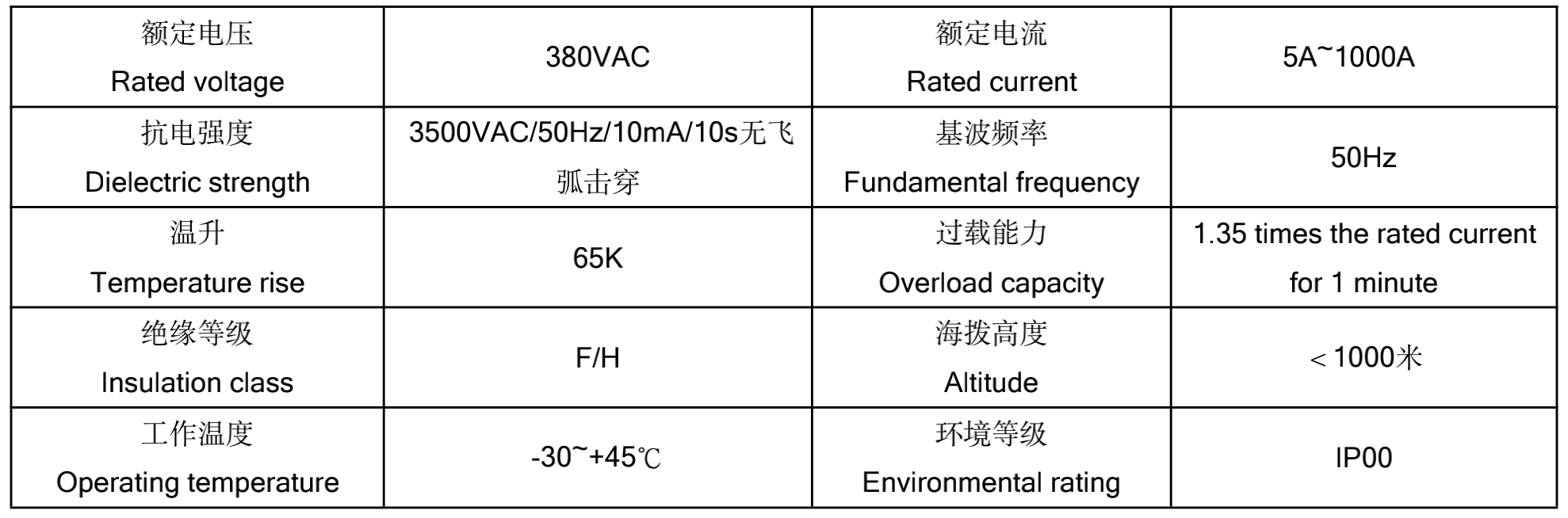

◆ 技術參數Technical parameters
下列參數為常規產品的參數，括號內的數據為可以按要求達到的參數，但需要在訂購前說明。
The following parameters are parameters of conventional products

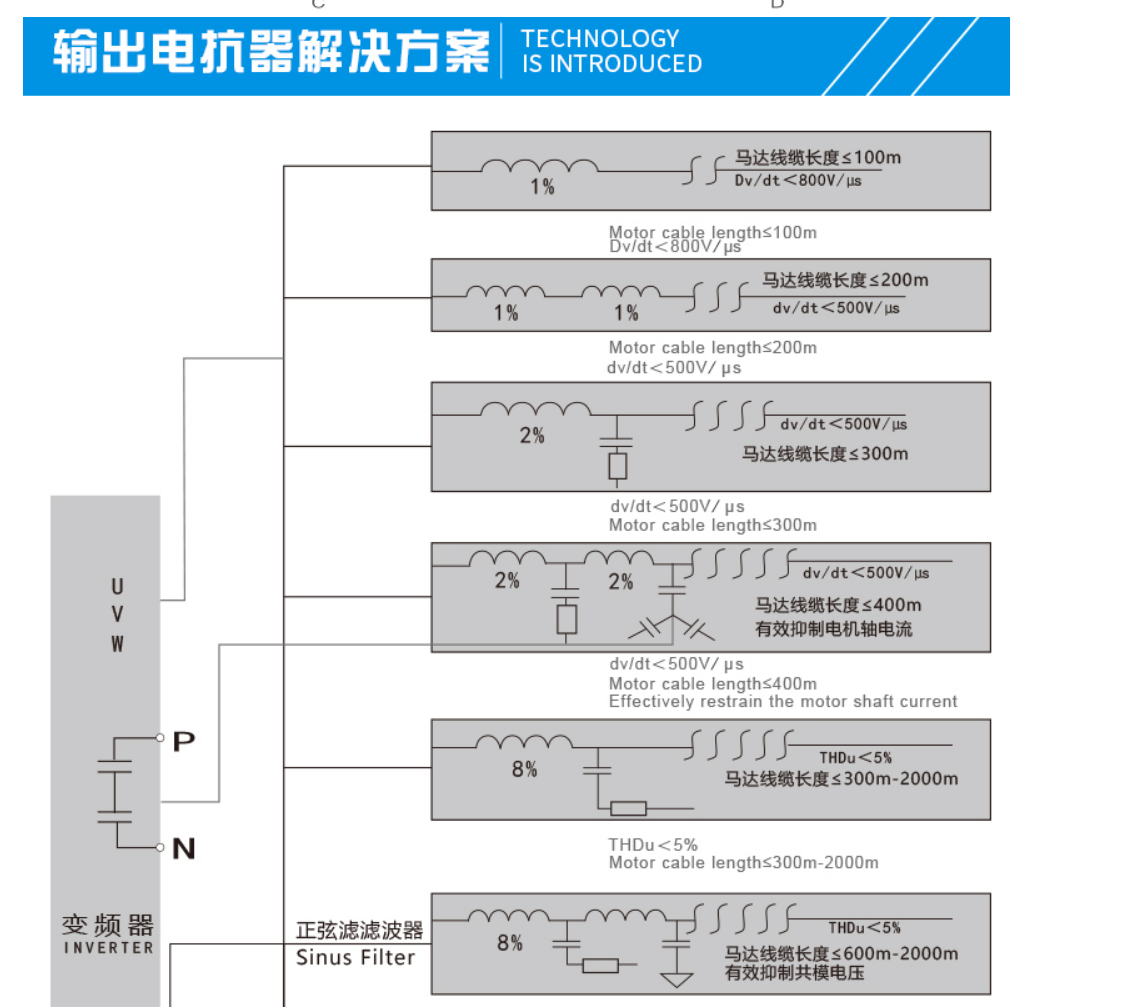

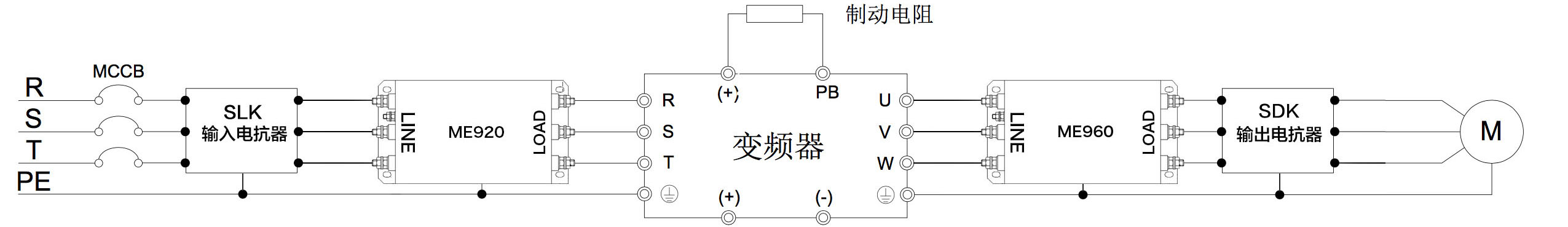

◆ 應用示意圖Application diagram

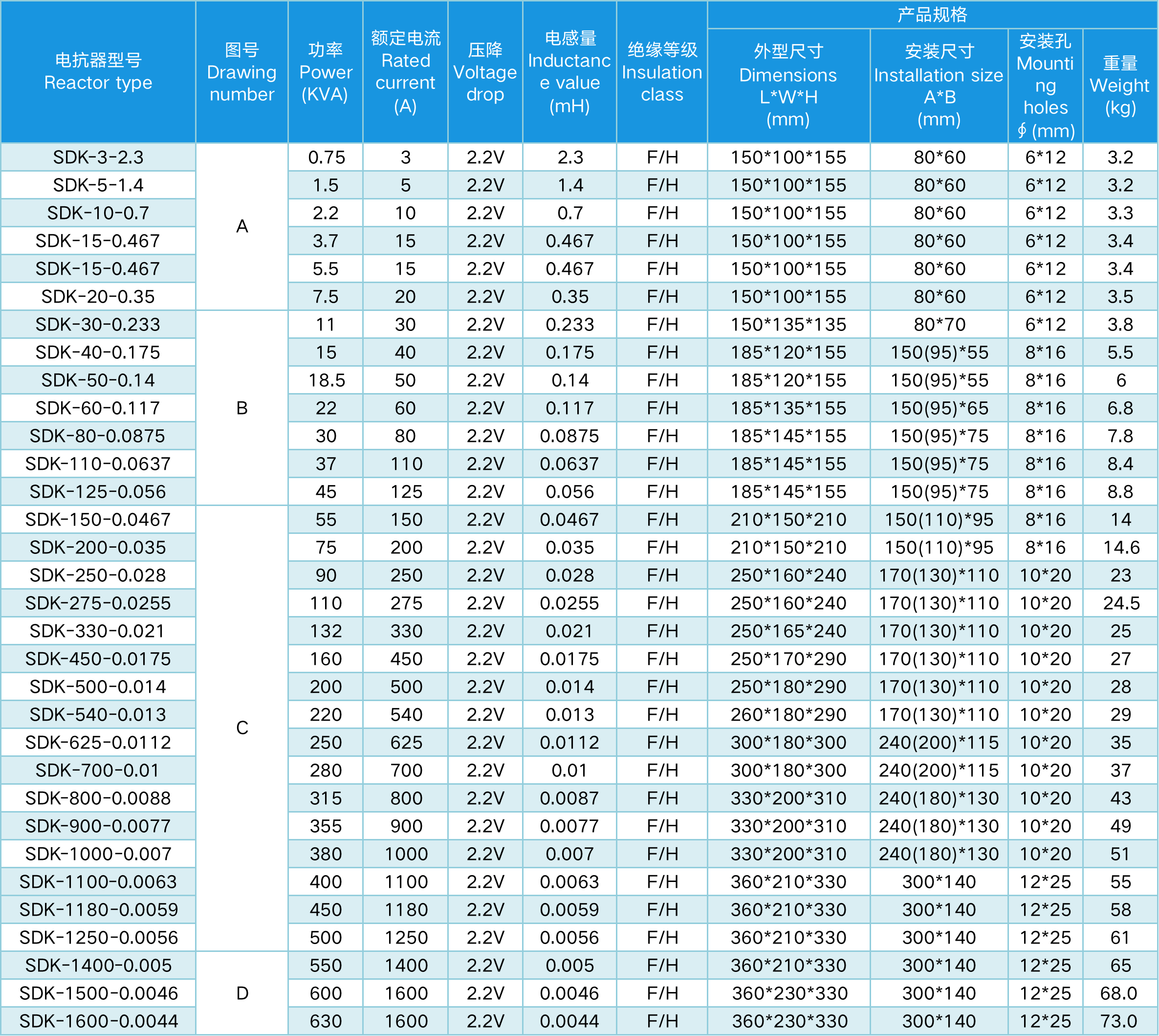

◆ 產品列表Product list
下列產品尺寸僅供參考，如有變動恕不另行通知
The following product dimensions are for reference only and are subject to change without notice.

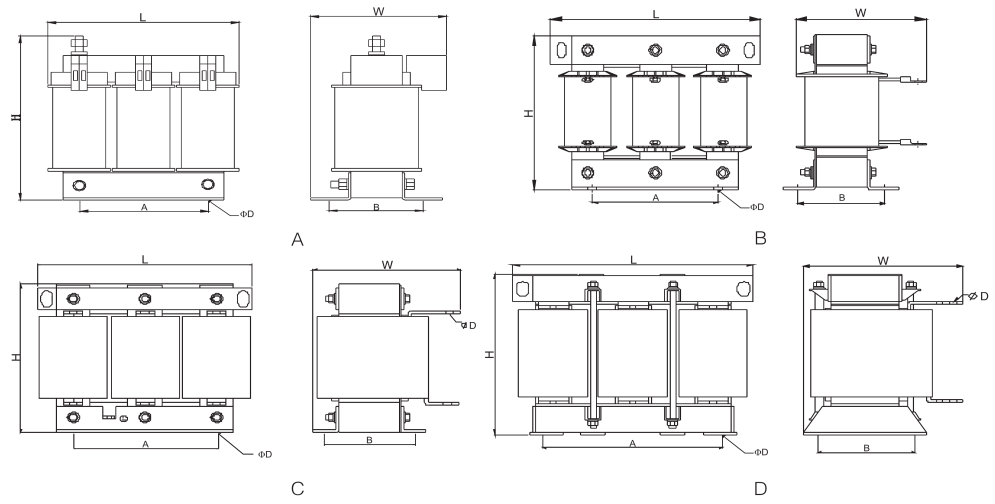

◆結構示意圖Schematic

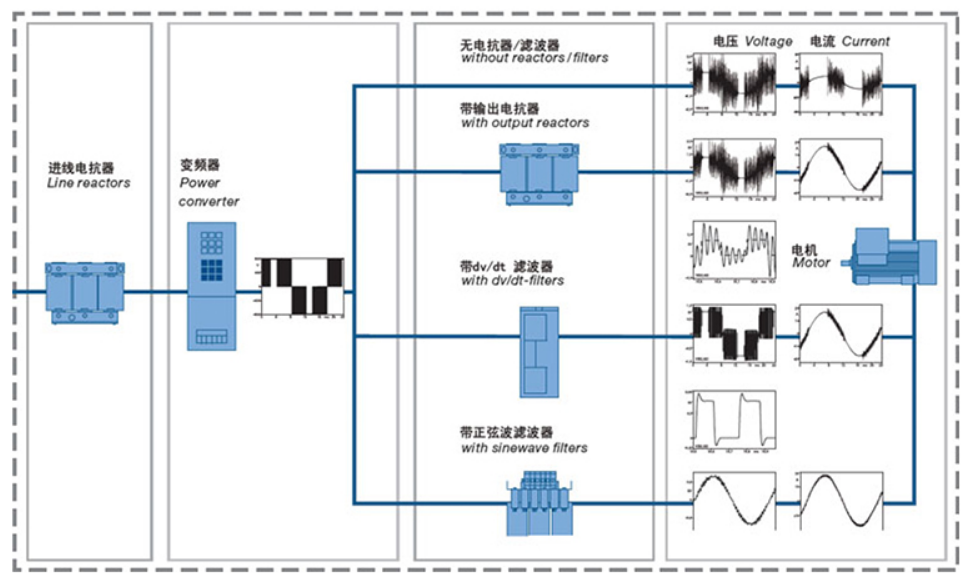

◆ 效果示意圖Effect diagram
